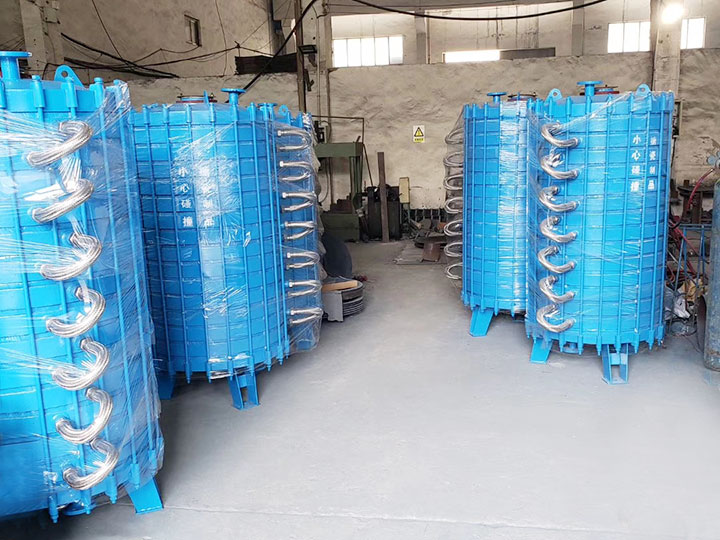

搪玻璃片式冷凝器是由蓋、器身（雙面搪玻璃帶夾層的弧形片），器底及墊圈（外包四氟橡膠墊）、U型鑄鐵管和緊固件等組成的中疊式組裝結構。
該設備的換熱面積，具有較大的靈活調節性，可按用戶生產工藝需要增加或減少中間層（器身）片數進行組裝，一般可在1.5m2-12m2范圍內調節。
搪玻璃冷凝器的傳熱面積為10m2的片式冷凝器，其總高度為1470mm，直徑為900mm，而一臺同樣面積的搪玻璃列管及筒式換熱器的高度為2200mm，外徑為1015mm，相比之下，片式換熱器具有結構緊湊、重量輕等優點?！ ?br />
熱氣流的冷凝，通過熱氣流和冷卻水的逆向流動進行熱交換，片層間距小而均勻，介質反復地擴散，會合流動，有效地提高了熱換效率。設備經過使用，如發現有部件損壞，可替換單片部件重新進行組合，這樣就不會造成整機報廢，從而延長了設備的使用壽命。
